產品介紹

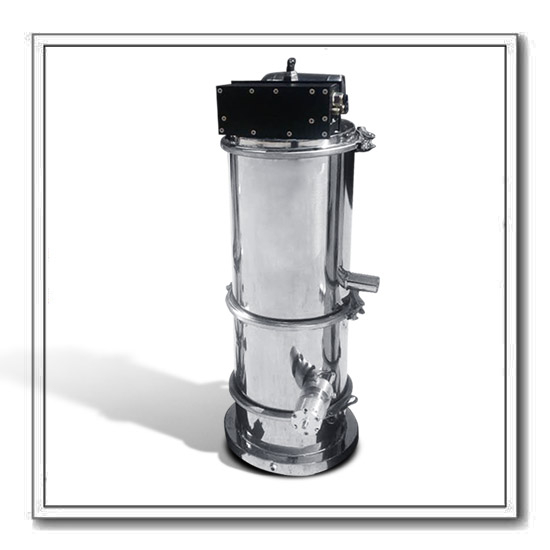

氣動真空上料機是利用壓縮空氣通過真空發生器產生高真空實現對物料的輸送,不需要機械式真空泵,具有結構簡單、體積小、免維修、噪音低、控制方便、消除物料靜電和符合gmp要求等優點。真空發生器產生的高真空,使被輸送的物料杜絕了分層現象,保證了混合物料成分的均一性,是壓片機、膠囊填充機、干法制粒機、包裝機、粉碎機、振動篩等機械自動上料的首選設備。
當壓縮空氣供給真空發生器時,真空發生器就產生負壓形成真空氣流,物料被吸入吸料咀,形成物氣流,經過吸料管到達上料機的料倉內。過濾器把物料與空氣徹底分離,當物料裝滿料倉時,控制器會自動切斷氣源,真空發生器停止工作,同時料倉門自動開啟,物料落到設備的料斗中。與此同時,壓縮空氣通過脈沖反吹閥自動清洗過濾器。等到時間到或料位傳感器發出上料信號時,自動啟動上料機。
技術參數 | 耗氣量 | 180L/min |
供氣壓力 | 0.6mPa | |
輸送能力(理論) | 100-300kg/h | |
真空料斗尺寸 | Φ140mm*620mm | |
吸料嘴直徑 | Φ25mm | |
料倉容積 | 3.5L | |
下料底節尺寸 | Φ160mm | |
料斗材質(與物料接觸部分) | SS304 | |
吸料管材質 | 食品級PVC鋼絲軟管 | |
表面處理 | 內外鏡面拋光 | |
板厚 | 1.5mm | |
連接方式 | 快開卡箍/ 焊接 | |
配置清單 | 真空發生器 | 1臺 |
鈦金屬過濾器(Φ50*80mm) | 3支 | |
壓縮空氣反吹系統(進口快排閥) | 1套 | |
氣動放料門 | 1套 | |
控制系統 | PCB控制 | |
食品級PVC鋼絲軟管 | 3米 | |
真空料斗 | 桶蓋,直桶,錐桶,過濾盤 | |
接近開關 | 1套 | |
呼吸口 | 1套 | |
放料氣缸 | 1套 |
