產品介紹

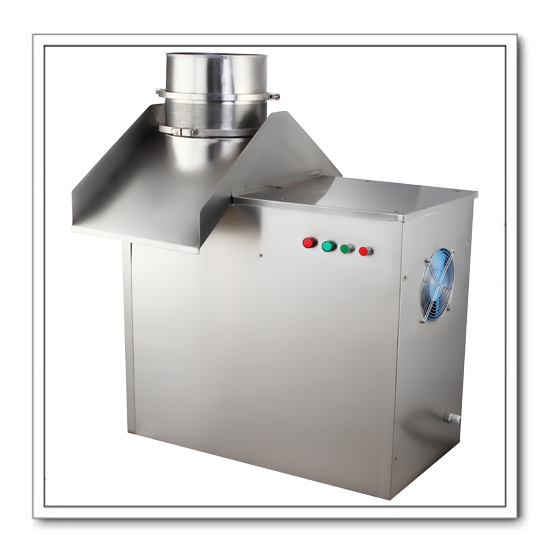

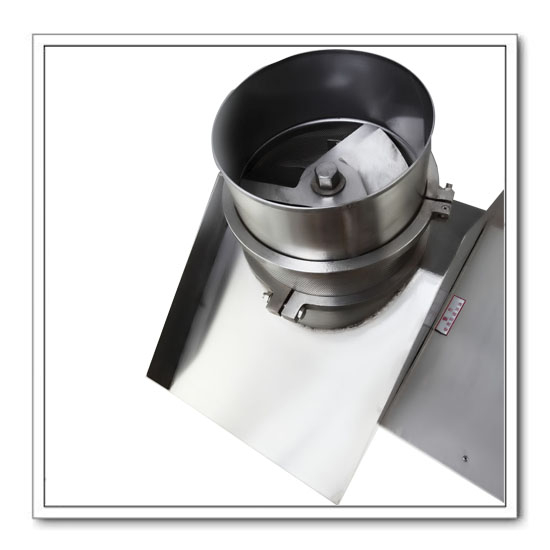

本機與物料接觸部位全部采用不銹鋼制成。適用于制藥、食品、化工、輕工等行業，將潮濕的粉末碾成所需的顆粒，亦可用于將已壓成塊狀的干粉粉成顆粒。本機操作簡單，維修方便，清洗容易，自動出料。并可根據用戶需要選擇不同孔徑的篩筒，與物料接觸部位均采用不銹鋼材料制成，能確保物料的本色而不變質。
技術參數：
篩筒直徑 | 300mm |
孔徑 | 0.8-5mm (可按用戶需要) |
碾刀轉速 | 60rpm |
產量 | 100-300kg/h左右 |
電機功率 | 7.5KW |
額定轉速 | 1440rpm |
機器重量 | 255kg |
外形尺寸 | 950×630×1140mm |
